1、超臨界CO2透平壓縮機發電機組

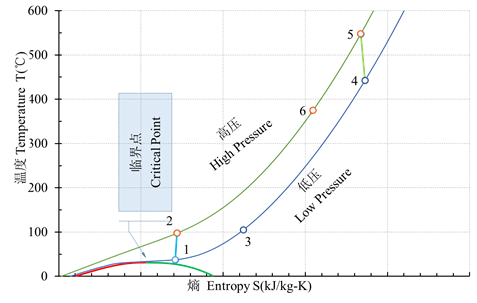

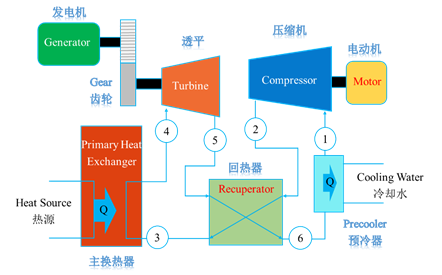

超臨界CO2布雷頓循環熱力發電，在較低的循環溫度下具有較高的熱效率，發電效率高。超臨界CO2密度高，傳熱性好，能量密度大，壓氣機、渦輪尺寸小，比功率大，用于熱電廠、光熱發電、核電等電力系統。
2、超臨界CO2發電機組特點
1）渦進溫度400~780℃，壓力達25MPa；
2）比功率高于超臨界汽輪機和氦氣輪機；
3）等熵效率＞82%，系統熱效率可超過50%；
4）結構緊湊，比功率大；
5）根據客戶需求定制服務。

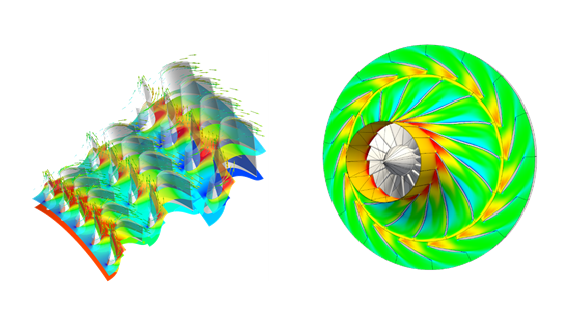

3、超臨界CO2氣動仿真

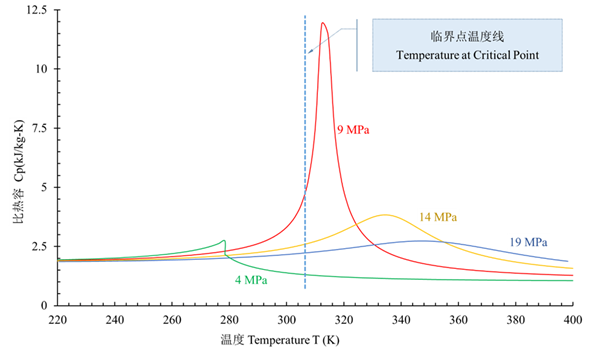

超臨界CO2近臨界點物性參數波動劇烈， CFD仿真難度較大。
4、超臨界CO2透平流-固-熱耦合設計
超臨界CO2透平運行在高溫、高壓工況下，采用熱管理解決方案，優化溫度場和應力場。

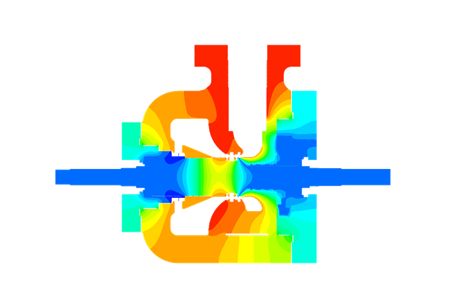

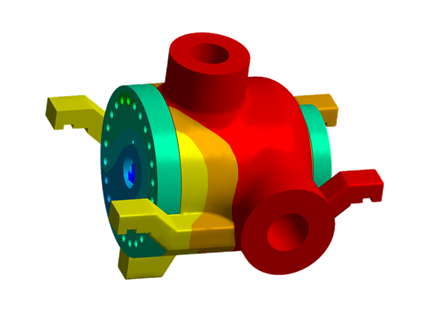

超臨界CO2透平流-固-熱耦合分析-溫度場
超臨界CO2 透平流-固-熱耦合分析-應力云圖
5、超臨界CO2透平壓縮機產品

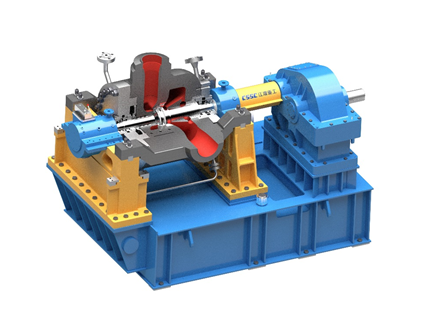

（1）5MW及以上大型分體機組
1）透平軸流外支撐式，壓縮機單軸多級離心式；
2）轉速3000～10000rpm；
3）適用于5兆瓦及以上發電系統。

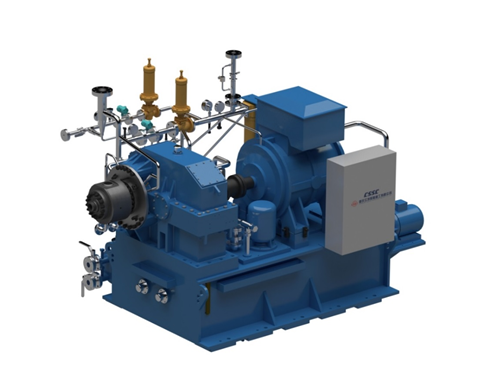

（2）1～5MW分體機組
1）透平和壓縮機采用齒輪箱集成式；
2）轉速20000~30000rpm；
3）適用于1~5MW發電系統。

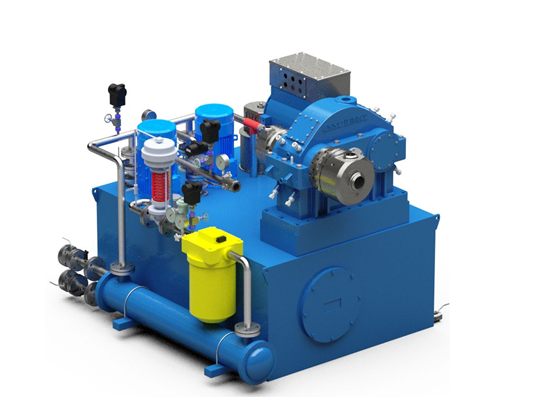

（3）百千瓦一體機組
1）采用齒箱式和高速電機直驅式；
2）透平和壓縮機同軸布置，懸掛于主軸兩端；
3）結構緊湊，現場安裝方便，系統調試較為較分體機組難度大。

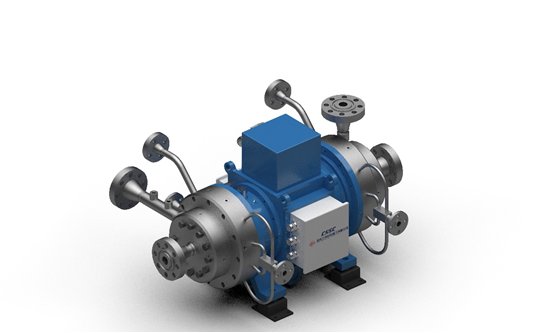

（4）百千瓦~1MW全封閉磁懸浮高速直驅一體機組
1）采用高速電機直驅，透平和壓縮機懸掛于電機軸兩端；
2）采用全封閉磁浮式電機，省去干氣密封，以殼體靜密封代替軸端動密封，真正做到零泄漏；
3）轉速15000~20000rpm，體積緊湊，附屬設備少，適用于100kW~1MW發電系統。
